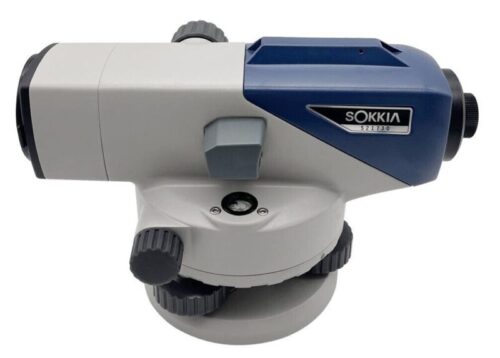

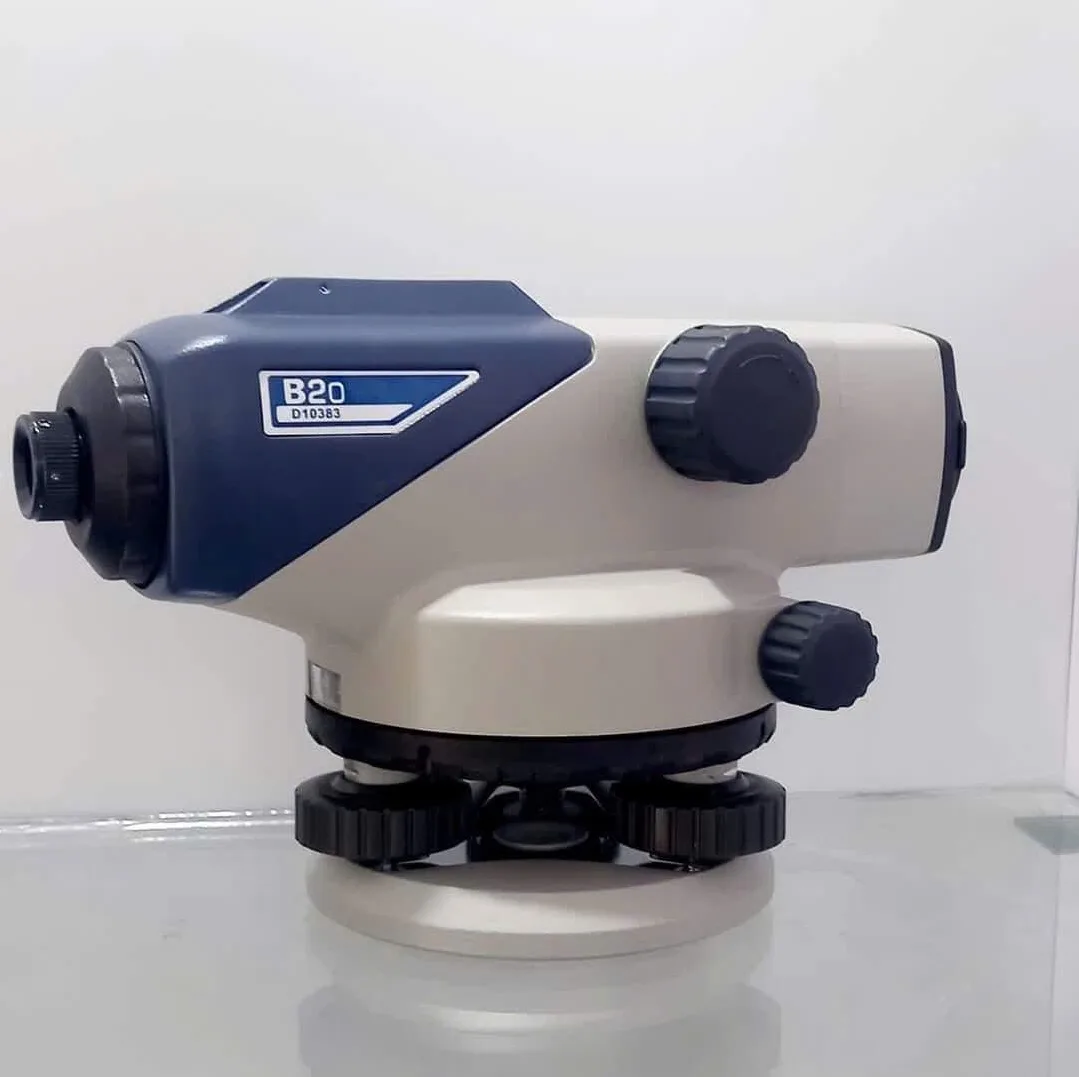

Máy thủy bình Sokkia B20

Máy thủy bình Sokkia B20, đỉnh cao độ chính xác và hiệu năng từ Nhật Bản

Đại diện cho phân khúc cao cấp nhất trong dòng B-series huyền thoại, Sokkia B20 được chế tác dành riêng cho những nhiệm vụ trắc địa đòi hỏi chuẩn mực khắt khe về độ phóng đại và tính ổn định tuyệt đối. Giữ nguyên độ bền bỉ cơ học đã được tôi luyện qua thời gian của thương hiệu Sokkia, B20 được trang bị hệ quang học cao cấp với độ phóng đại lên đến 32X, kết hợp cùng hệ thống giảm chấn từ tính siêu nhạy. Đây là lựa chọn hàng đầu của các kỹ sư trưởng và đơn vị quan trắc chuyên nghiệp trên các đại công trình trọng điểm.

Thông số kỹ thuật

• Ống kính

  • Chiều dài: 215mm

  • Độ phóng đại: 32X

  • Đường kính kính vật (Độ mở): 42mm

  • Độ phân giải: 3,0"

  • Trường ngắm: 1°20'

  • Khoảng ngắm nhỏ nhất: 0,2m (tính từ đầu kính vật) / 0,3m (tính từ tâm máy)

  • Ảnh: Thuận (dựng)

• Độ chính xác

  • Sai số đo khép tuyến (1km đo đi đo về): 0,7mm (có thể đạt 0,5mm khi dùng bộ đo cực nhỏ Micrometer)

  • Hệ thống bù tự động: Hệ thống bù từ tính chống rung động mạnh

  • Phạm vi bù: ±15'

  • Độ nhạy tự động bù: 0,3"

• Bọt thủy tròn

  • Độ nhạy: 10'/2mm

• Thông số chung

  • Tiêu chuẩn kháng nước/bụi: IPX6

  • Kích thước: 215 x 130 x 140mm

  • Trọng lượng: 1,85kg

Ứng dụng thực tế của máy thủy bình Sokkia B20

Với ống kính mở rộng 42mm cho hình ảnh sáng rõ ngay cả trong điều kiện thiếu sáng cùng sai số siêu nhỏ (0,7mm/1km), Sokkia B20 phục vụ các công tác đo đạc chuẩn xác cao nhất:

• Đo dẫn mốc thủy chuẩn hạng II, hạng III nhà nước.

• Quan trắc lún, chuyển vị công trình nhà cao tầng, đập thủy điện, hầm giao thông và cầu dây văng.

• Lắp đặt, căn chỉnh tim cốt máy móc công nghiệp nặng, bệ máy chính xác trong các nhà máy chế tạo.

• Kiểm định chất lượng hình học và độ biến dạng của kết cấu công trình sau thi công.

• Đo đạc trắc địa công trình ngầm, metro và các dự án đòi hỏi cự ly ngắm mia dài với sai số tối thiểu.

Hướng dẫn bảo quản thiết bị

Là thiết bị đo đạc quang học chính xác cao, việc giữ gìn Sokkia B20 đòi hỏi tuân thủ nghiêm ngặt các quy tắc kỹ thuật:

• Thao tác nhẹ nhàng khi xoay vi động ngang và chỉnh nét tiêu cự; không tác dụng lực cưỡng bức lên ốc vi động khi đã đi hết hành trình ren.

• Sau khi sử dụng ngoài trời mưa hoặc môi trường ẩm ướt, phải lau khô toàn bộ thân máy bằng khăn mềm rồi để khô tự nhiên trong phòng trước khi đóng nắp hộp bảo quản.

• Vận chuyển máy bằng phương tiện chuyên dụng, luôn cố định hộp máy chắc chắn, không để máy chịu lực dằn xóc mạnh làm ảnh hưởng đến dây treo con lắc bù tự động.

• Đưa máy đi kiểm chuẩn định kỳ (tối thiểu 6 tháng một lần) tại các trung tâm đo lường được cấp phép để kiểm tra sai số góc i và độ nhạy bọt thủy. Nếu máy bị rung chấn mạnh hoặc va quẹt cơ học, dừng đo ngay và đưa thiết bị về trung tâm kỹ thuật chuyên nghiệp để căn chỉnh lại bằng hệ thống Collimator chuẩn.
