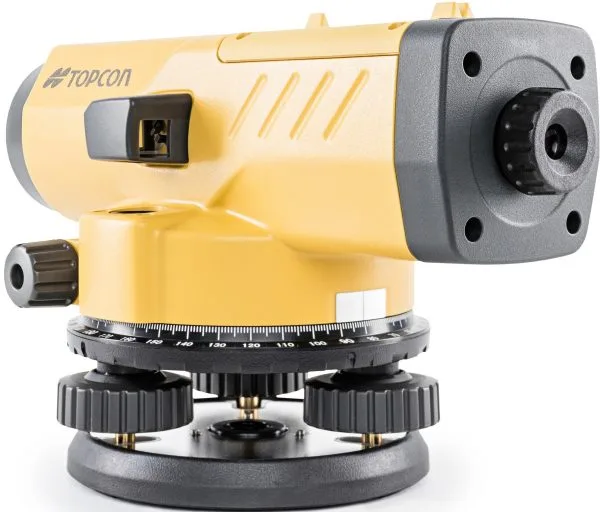

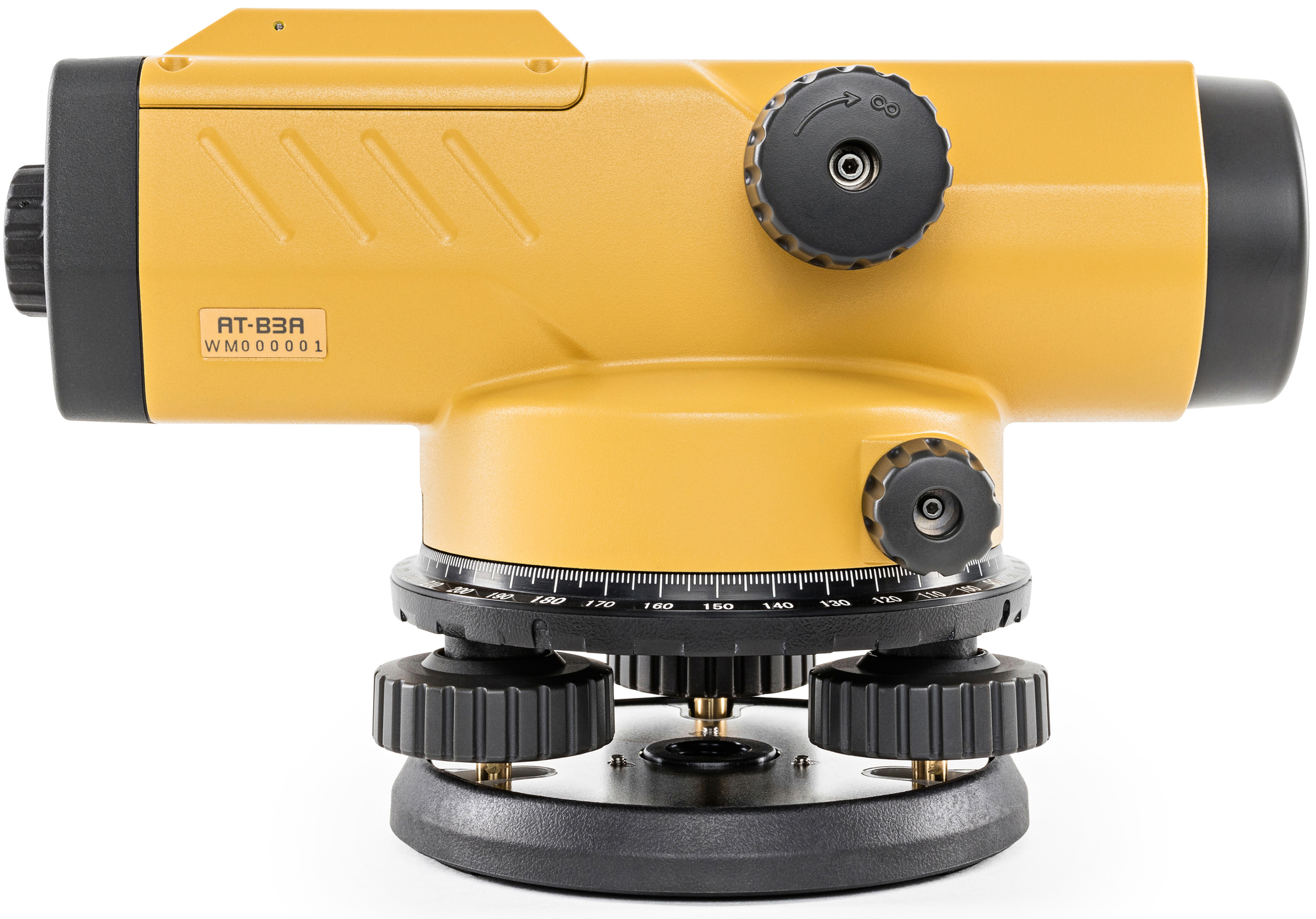

Máy thủy bình AT-B3A

Máy thủy bình Topcon AT-B3A, tối ưu độ phóng đại và hiệu suất đo đạc công trình

Đóng vai trò là dòng máy trung cấp trong thế hệ AT-B Series của Topcon, AT-B3A được nâng cấp thấu kính quang học lên độ phóng đại 28X cùng sai số khép tuyến ấn tượng 1,5mm/1km. Kế thừa trọn vẹn lớp vỏ hợp kim chắc chắn chuẩn IPX6, Topcon AT-B3A là giải pháp cân bằng hoàn hảo giữa độ chính xác cơ học và tốc độ thao tác ngoài hiện trường, phù hợp cho các nhà thầu thi công hạ tầng giao thông, công trình công nghiệp và các dự án đòi hỏi kiểm soát cao độ chặt chẽ.

Thông số kỹ thuật

• Ống kính

  • Chiều dài: 214mm

  • Độ phóng đại: 28X

  • Đường kính kính vật (Độ mở): 36mm

  • Độ phân giải: 3,5"

  • Trường ngắm: 1°25'

  • Khoảng ngắm nhỏ nhất: 0,2m (tính từ đầu kính vật) / 0,3m (tính từ tâm máy)

  • Ảnh: Dựng (ảnh thuận)

• Độ chính xác

  • Sai số đo khép tuyến (1km đo đi đo về): 1,5mm

  • Hệ thống bù tự động: Cụm con lắc giảm chấn từ tính siêu nhạy

  • Phạm vi bù: ±15'

  • Độ nhạy tự động bù: 0,5"

• Bọt thủy tròn

  • Độ nhạy: 10'/2mm

• Thông số chung

  • Kháng nước, kháng bụi: IPX6

  • Kích thước: 214 x 130 x 140mm

  • Trọng lượng: 1,5kg

Ứng dụng thực tế của máy thủy bình Topcon AT-B3A

Sự kết hợp giữa ống kính lớn 36mm và độ phóng đại 28X giúp việc đọc số trên mia ở khoảng cách xa trở nên rõ ràng và ít mỏi mắt hơn, đặc biệt hữu ích trong các hạng mục:

• Đo dẫn truyền mốc cao độ kỹ thuật cấp III, cấp IV phục vụ thi công tuyến đường dài.

• Đo đạc quan trắc lún sơ bộ cho công trình xây dựng dân dụng nhiều tầng.

• Kiểm tra và kiểm soát cao độ lắp đặt kết cấu thép, bulông móng nhà xưởng công nghiệp.

• Thi công hệ thống cống hộp, cầu cạn, đê kè và công trình thủy lợi.

• Kiểm tra mặt bằng hoàn thiện, phân lớp đắp nền đường yêu cầu độ phẳng chuẩn xác.

Hướng dẫn bảo quản thiết bị

Để đảm bảo hệ thống lăng kính quang học và cụm dây treo con lắc luôn làm việc ổn định:

• Vệ sinh mặt kính bằng bóng thổi khí và giấy lau quang học chuyên dụng, tránh dùng vải thô ráp gây trầy xước lớp phủ chống lóa.

• Luôn sử dụng nắp đậy kính vật khi không thực hiện ngắm đo để ngăn bụi mịn và cát công trường bám vào thấu kính.

• Tránh rung lắc mạnh khi di chuyển trên xe; luôn đặt hộp máy nằm ngang và cố định chắc chắn trên ghế ngồi mềm thay vì sàn xe cứng.

• Thực hiện kiểm định, hiệu chuẩn định kỳ 6 tháng/lần tại cơ sở chuyên môn để đảm bảo sai số góc ngắm trục i luôn trong ngưỡng quy chuẩn kỹ thuật.
