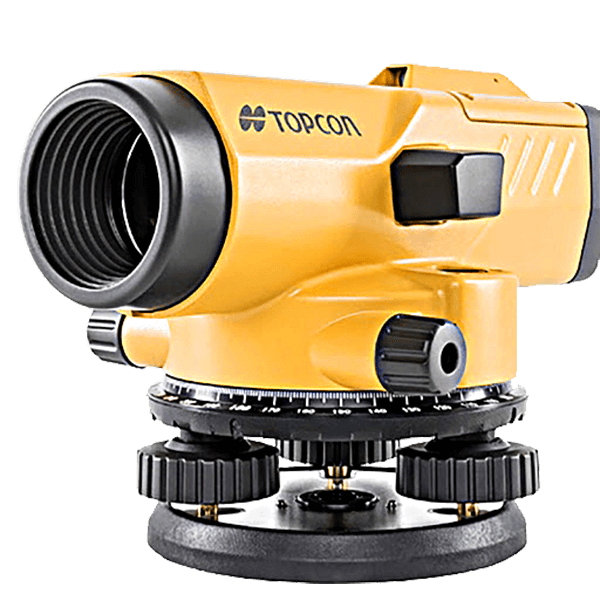

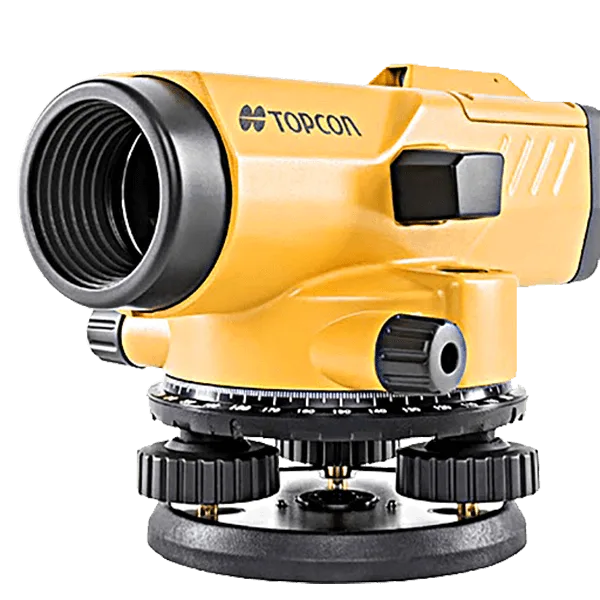

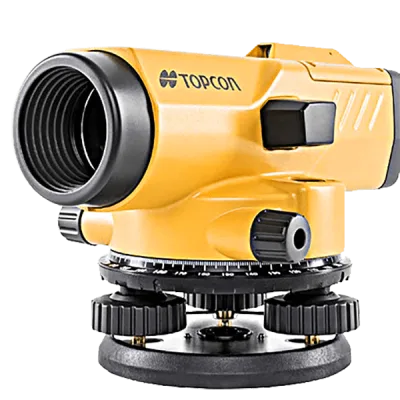

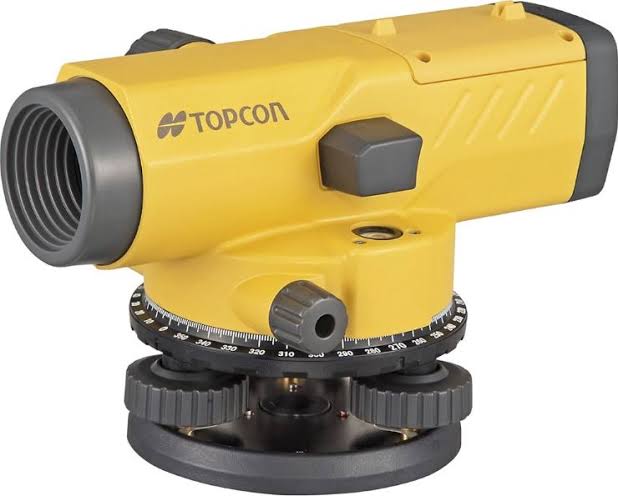

Máy thủy bình Topcon AT-B4A

Thương hiệu Topcon (Nhật Bản) từ lâu đã trở thành biểu tượng quen thuộc và tin cậy của các kỹ sư trắc địa, xây dựng tại Việt Nam. Tiếp nối sự thành công vang dội của model AT-B4 tiền nhiệm, Topcon AT-B4A ra đời với sự nâng cấp hoàn thiện về thiết kế cùng công nghệ con lắc từ tính siêu nhạy, song vẫn giữ vững triết lý sản xuất ưu tiên sự cứng cáp, bền bỉ và đơn giản trong vận hành. Đây là dòng máy thủy bình tự động tiêu chuẩn, được trang bị rộng rãi nhất tại các công trường xây dựng dân dụng, cầu đường và san lấp mặt bằng.

Thông số kỹ thuật

• Ống kính

  • Chiều dài: 214mm

  • Độ phóng đại: 24X

  • Đường kính kính vật (Độ mở): 32mm

  • Độ phân giải: 4,0"

  • Trường ngắm: 1°25'

  • Khoảng ngắm nhỏ nhất: 0,2m (tính từ đầu kính vật) / 0,3m (tính từ tâm máy)

  • Ảnh: Dựng (ảnh thuận)

• Độ chính xác

  • Sai số đo khép tuyến (1km đo đi đo về): 2,0mm

  • Hệ thống bù tự động: Con lắc từ tính chống rung động

  • Phạm vi bù: ±15'

  • Độ nhạy tự động bù: 0,5"

• Bọt thủy tròn

  • Độ nhạy: 10'/2mm

• Thông số chung

  • Kháng nước, kháng bụi: IPX6

  • Kích thước: 214 x 130 x 135mm

  • Trọng lượng: 1,5kg

Ứng dụng thực tế của máy thủy bình Topcon AT-B4A

Nhờ thiết kế gọn nhẹ, thao tác nhanh cùng khả năng chống chịu thời tiết khắc nghiệt, Topcon AT-B4A đáp ứng toàn diện các tác vụ đo đạc thi công hàng ngày:

• Đo dẫn cao độ các điểm khống chế mặt đất, lập bản đồ địa hình tỷ lệ lớn.

• Kiểm tra cao độ tim đường, lề đường và hệ thống thoát nước hạ tầng kỹ thuật.

• Đo đạc lưới ô vuông phục vụ tính toán khối lượng đào đắp, san nền.

• Căn chỉnh, kiểm tra cốt cao độ móng, sàn bê tông, dầm và cốp pha xây dựng.

• Định vị cốt 0.00 cho các công trình nhà ở, xưởng sản xuất quy mô vừa và nhỏ.

Hướng dẫn bảo quản thiết bị

Để thiết bị duy trì độ bền và sai số luôn nằm trong giới hạn cho phép của nhà sản xuất:

• Lau sạch bụi bẩn và giọt nước trên thân máy bằng khăn mềm sau mỗi ca làm việc ngoài công trường; không để máy ẩm ướt trong hộp kín.

• Đặt máy đúng tư thế vào hộp đựng chuyên dụng có lót xốp giảm chấn, khóa gài cẩn thận khi vận chuyển.

• Khi thao tác ngoài hiện trường, luôn siết chặt ốc nối chân máy và kiểm tra độ vững chắc của 3 chân địa hình trước khi buông tay.

• Định kỳ kiểm tra bọt thủy tròn và sai số góc i (khuyến nghị 6 tháng/lần) tại các trung tâm hiệu chuẩn uy tín. Khi có va đập mạnh làm lệch con lắc, cần đưa máy đi căn chỉnh ngay trên hệ thống ống chuẩn trực Collimator.
