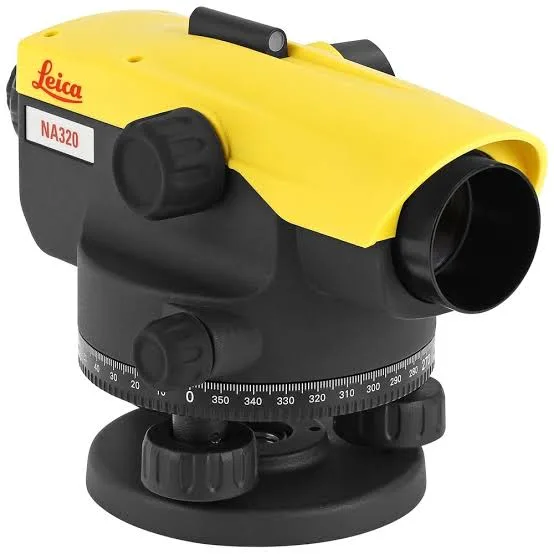

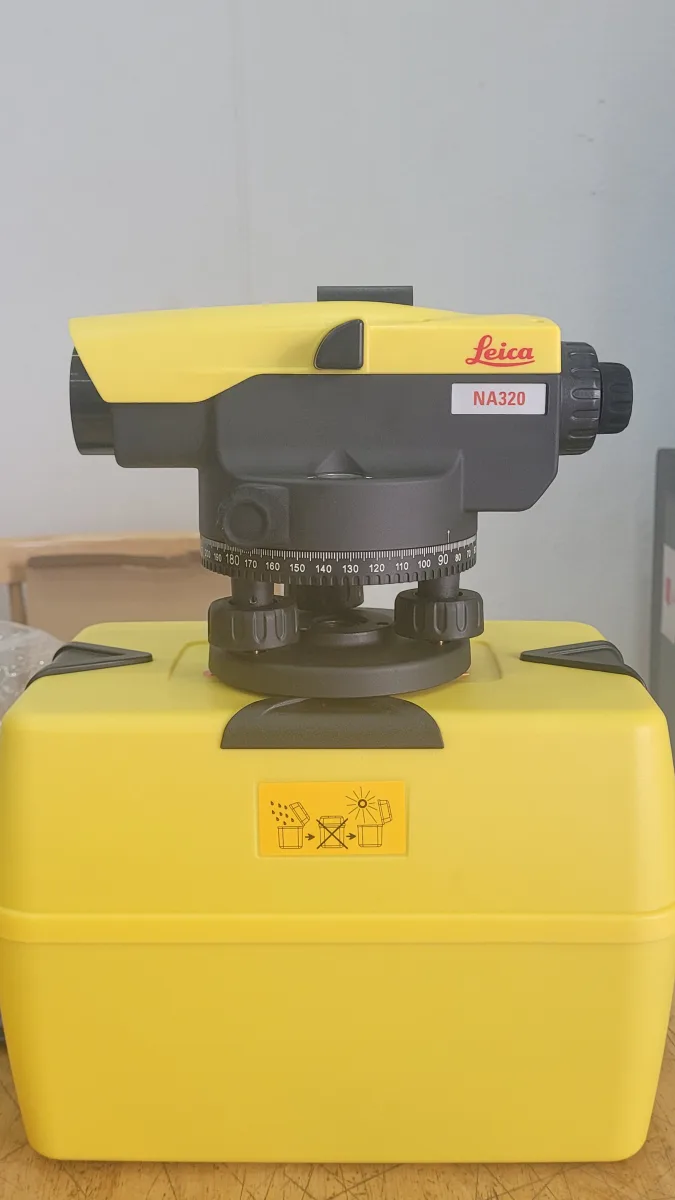

Máy thủy bình Leica NA320

Máy thủy bình Leica NA320, đỉnh cao công nghệ đo đạc bền bỉ đến từ Thụy Sỹ

Nhắc đến các chuẩn mực đo đạc quang học hàng đầu thế giới, thương hiệu Leica Geosystems (Thụy Sỹ) luôn là cái tên bảo chứng cho độ sắc nét quang học, độ bền bỉ cơ học và thiết kế công thái học vượt trội. Trong dải sản phẩm phục vụ công trình xây dựng dân dụng và hạ tầng, Leica NA320 thuộc dòng Leica NA300 Series danh tiếng được phát triển nhằm mang lại giải pháp đo cao độ nhanh chóng, chính xác và đáng tin cậy. Sở hữu thiết kế lăng kính chống lóa siêu nét cùng bộ bù tự động giảm chấn từ tính ổn định cao, Leica NA320 giúp các kỹ sư thi công giảm thiểu tối đa sai số thao tác ngay cả trong điều kiện rung lắc nặng tại công trường.

Thông số kỹ thuật

• Ống kính

  • Độ phóng đại: 20X

  • Đường kính kính vật (Độ mở): 36mm

  • Khoảng ngắm nhỏ nhất: < 1,0m

  • Trường nhìn ở cự ly 100m: < 2,1m

  • Hệ số nhân cự ly: 100

  • Hằng số cộng: 0

  • Ảnh: Dựng (ảnh thuận)

• Độ chính xác

  • Sai số đo khép tuyến (1km đo đi đo về / ISO 17123-2): 2,5mm

  • Hệ thống bù tự động: Dây treo con lắc giảm chấn từ tính (Magnetically damped)

  • Phạm vi làm việc của bộ bù: ±15'

  • Độ nhạy tự động bù (Độ chính xác cài đặt): < 0,5"

• Bàn độ ngang & Bọt thủy

  • Bàn độ ngang: Vạch chia góc 360° (hoặc 400 gon tùy phiên bản), khoảng chia nhỏ nhất 1°

  • Độ nhạy bọt thủy tròn: 8' / 2mm

• Thông số chung

  • Tiêu chuẩn kháng nước và bụi: IP54 (IEC 60529)

  • Nhiệt độ vận hành: -20°C đến +40°C

  • Nhiệt độ bảo quản: -40°C đến +70°C

  • Trọng lượng máy: 1,5kg

Ứng dụng thực tế của máy thủy bình Leica NA320

Nhờ thiết kế công thái học dễ cân bằng cùng hệ thống thấu kính quang học Thụy Sỹ sáng rõ, Leica NA320 đáp ứng trọn vẹn mọi yêu cầu kiểm tra cao độ thi công hàng ngày:

• Đo dẫn truyền cao độ, thiết lập lưới khống chế cao độ kỹ thuật cho các công trình xây dựng.

• Kiểm tra và kiểm soát cao độ tim đường, mương rãnh thoát nước và hạ tầng giao thông đô thị.

• Bố trí cốt cao độ móng, kiểm tra cốp pha sàn bê tông, dầm, cột trong thi công nhà phố, biệt thự và nhà xưởng.

• Đo đạc lưới ô vuông phục vụ tính toán khối lượng đào đắp, san nền mặt bằng.

• Đo cao độ chi tiết phục vụ thành lập bản đồ địa hình tỷ lệ lớn hoặc cảnh quan sân vườn.

Hướng dẫn bảo quản thiết bị

Để thiết bị giữ được tuổi thọ lâu dài và đảm bảo độ chính xác theo đúng thông số tiêu chuẩn của Leica Geosystems:

• Làm sạch máy sau mỗi lần sử dụng bằng chổi mềm chuyên dụng hoặc bóng thổi bụi; không để bùn đất, nước xi măng bám dính lâu ngày gây kẹt ốc cân và ốc vi động.

• Vệ sinh mặt kính bằng giấy lau quang học chuyên dụng, tuyệt đối không dùng khăn vải thô ráp lau trực tiếp làm xước lớp phủ chống phản quang.

• Bảo quản máy trong hòm chống sốc chuyên dụng đi kèm; luôn khóa chốt hộp cẩn thận khi di chuyển và không để máy ở nơi có nhiệt độ quá cao hay ẩm ướt kéo dài.

• Lắp đặt máy chắc chắn trên giá 3 chân, kiểm tra ốc siết đế máy trước khi buông tay; tuyệt đối không vác cả chân lẫn máy khi chuyển trạm đo.

• Đưa máy đi kiểm tra, hiệu chỉnh định kỳ (tối thiểu 6 tháng/lần) tại các trung tâm kỹ thuật trắc địa uy tín để kiểm tra bọt thủy tròn và khử sai số góc ngắm trục i trên hệ thống Collimator chuẩn.
