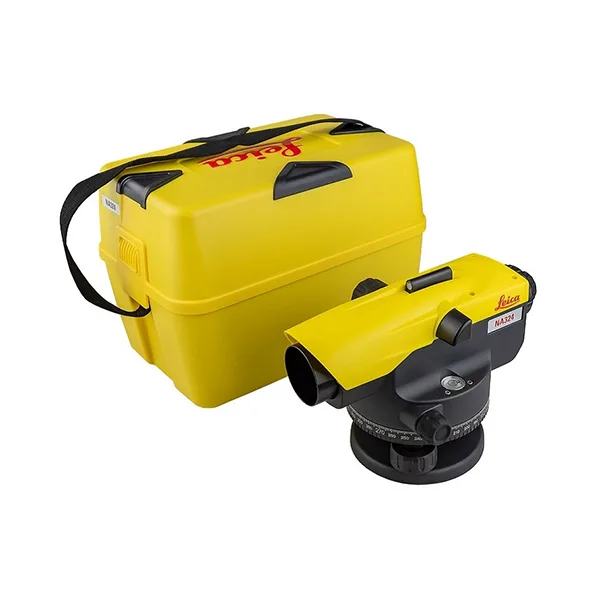

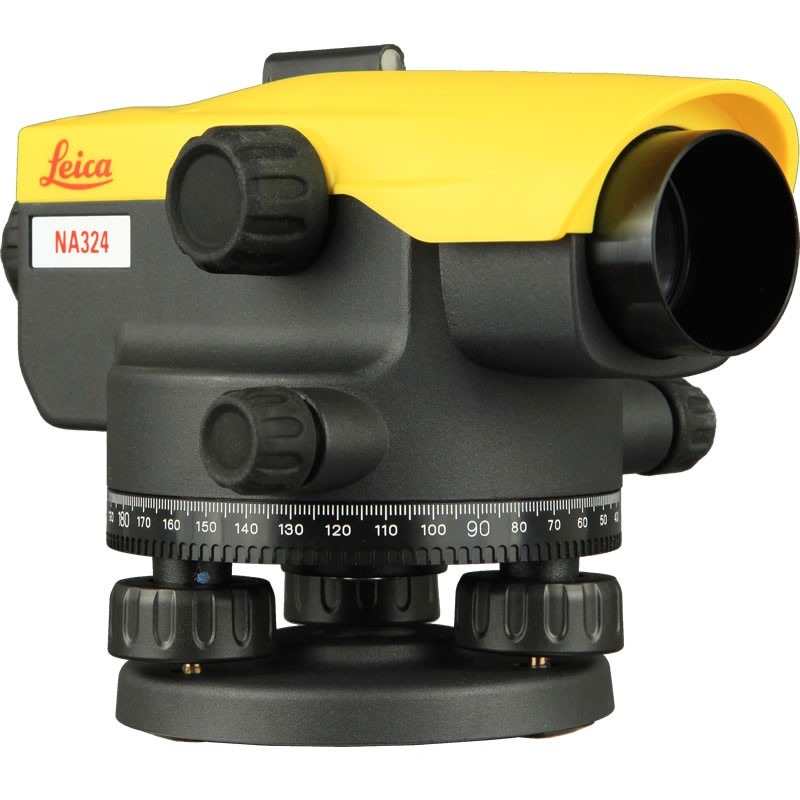

Máy thủy bình Leica NA324

Máy thủy bình Leica NA324, chuẩn mực đo đạc tin cậy và bền bỉ từ Thụy Sỹ

Tiếp nối sự thành công của dòng máy NA300 Series danh tiếng từ Leica Geosystems (Thụy Sỹ), Leica NA324 là model trung tâm được tối ưu hóa hoàn hảo cho các kỹ sư xây dựng và nhà thầu hạ tầng. Sở hữu thấu kính quang học sắc nét độc quyền với độ phóng đại nâng cấp lên 24X cùng sai số khép tuyến siết chặt ở mức 2,0mm/1km, NA324 loại bỏ hoàn toàn các rào cản đo đạc tại hiện trường phức tạp. Thiết kế công thái học chống trơn trượt kết hợp cùng cụm bù tự động giảm chấn từ tính siêu nhạy giúp thiết bị hoạt động ổn định, chính xác ngay cả khi công trường chịu xung chấn liên tục từ các thiết bị cơ giới nặng.

Thông số kỹ thuật

• Ống kính

  • Độ phóng đại: 24X

  • Đường kính kính vật (Độ mở): 36mm

  • Khoảng ngắm nhỏ nhất: < 1,0m

  • Trường nhìn ở cự ly 100m: < 2,1m

  • Hệ số nhân cự ly: 100

  • Hằng số cộng: 0

  • Ảnh: Dựng (ảnh thuận)

• Độ chính xác

  • Sai số đo khép tuyến (1km đo đi đo về / ISO 17123-2): 2,0mm

  • Hệ thống bù tự động: Dây treo con lắc giảm chấn từ tính (Magnetically damped)

  • Phạm vi làm việc của bộ bù: ±15'

  • Độ nhạy tự động bù (Độ chính xác cài đặt): < 0,5"

• Bàn độ ngang & Bọt thủy

  • Bàn độ ngang: Vạch chia góc 360° (hoặc 400 gon tùy phiên bản), khoảng chia nhỏ nhất 1°

  • Độ nhạy bọt thủy tròn: 8' / 2mm

• Thông số chung

  • Tiêu chuẩn kháng nước và bụi: IP54 (IEC 60529)

  • Nhiệt độ vận hành: -20°C đến +40°C

  • Nhiệt độ bảo quản: -40°C đến +70°C

  • Trọng lượng máy: 1,5kg

Ứng dụng thực tế của máy thủy bình Leica NA324

Với độ phóng đại 24X tiêu chuẩn công trường và độ mở ống kính 36mm thu sáng tốt, Leica NA324 là giải pháp lý tưởng cho các hạng mục đo đạc thi công hàng ngày:

• Đo dẫn truyền cao độ, thiết lập lưới khống chế cao độ kỹ thuật cấp IV cho công trình.

• Kiểm tra tim đường, độ dốc taluy, rãnh thoát nước và cao độ hoàn thiện mặt đường giao thông.

• Bố trí cốt cao độ móng, sàn, dầm kết cấu bê tông cốt thép trong thi công dân dụng và nhà xưởng.

• Kiểm tra cao độ lưới ô vuông phục vụ tính toán khối lượng đào đắp mặt bằng.

• Đo đạc chi tiết phục vụ thi công cảnh quan hạ tầng, sân thể thao, hệ thống cấp thoát nước đô thị.

Hướng dẫn bảo quản thiết bị

Để thiết bị giữ được độ chính xác lâu dài theo tiêu chuẩn xuất xưởng của Leica Geosystems:

• Dùng chổi lông mềm hoặc bóng xịt khí vệ sinh bụi bẩn, cát vôi vữa bám trên thân máy và cụm ốc sau mỗi ca làm việc.

• Chỉ sử dụng giấy lau thấu kính chuyên dụng để vệ sinh bề mặt kính, không dùng vải thô ráp gây xước lớp tráng phủ quang học chống lóa.

• Luôn đậy nắp bảo vệ thấu kính và cất máy vào hòm nhựa chống sốc nguyên bản; cài chặt khóa gài khi di chuyển giữa các điểm đo.

• Khóa chặt ốc nối đế máy với chân nhôm trước khi thao tác; tuyệt đối không vác nguyên cụm chân và máy trên vai khi đổi trạm máy.

• Đưa máy đi kiểm chuẩn định kỳ (tối thiểu 6 tháng/lần) tại các trung tâm kỹ thuật uy tín để kiểm tra bọt thủy tròn và hiệu chỉnh góc ngắm trục i trên hệ thống Collimator chuẩn.
