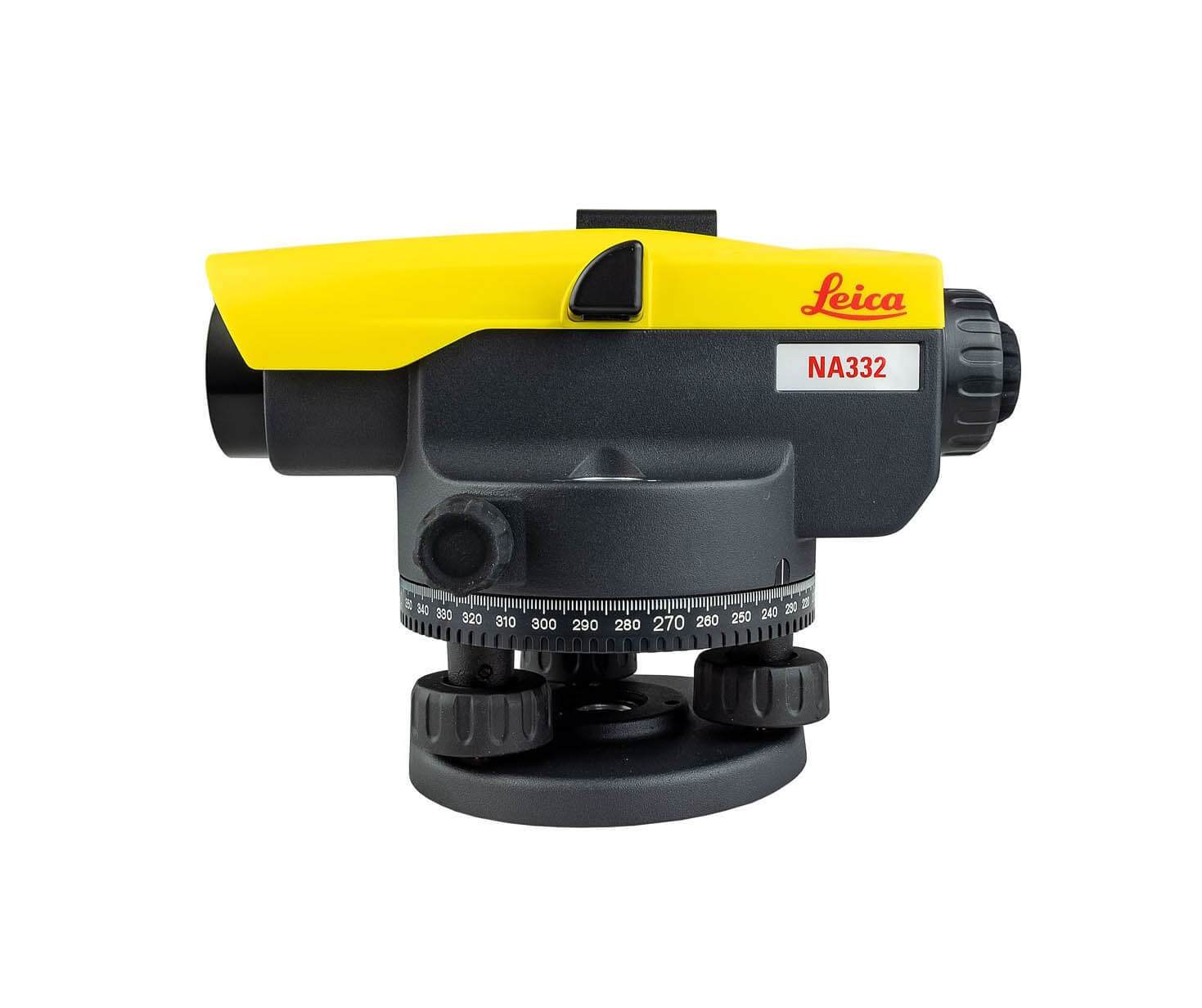

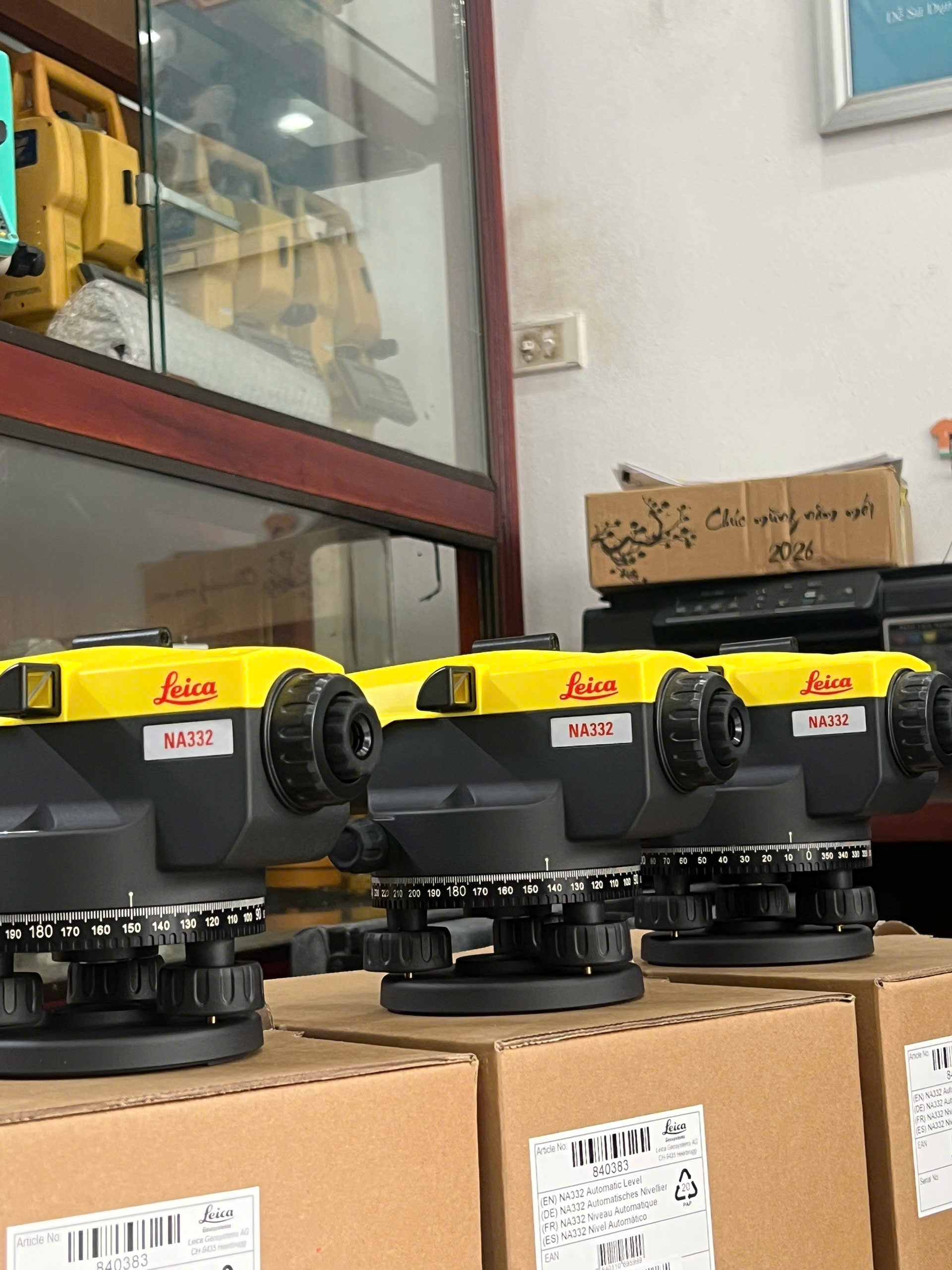

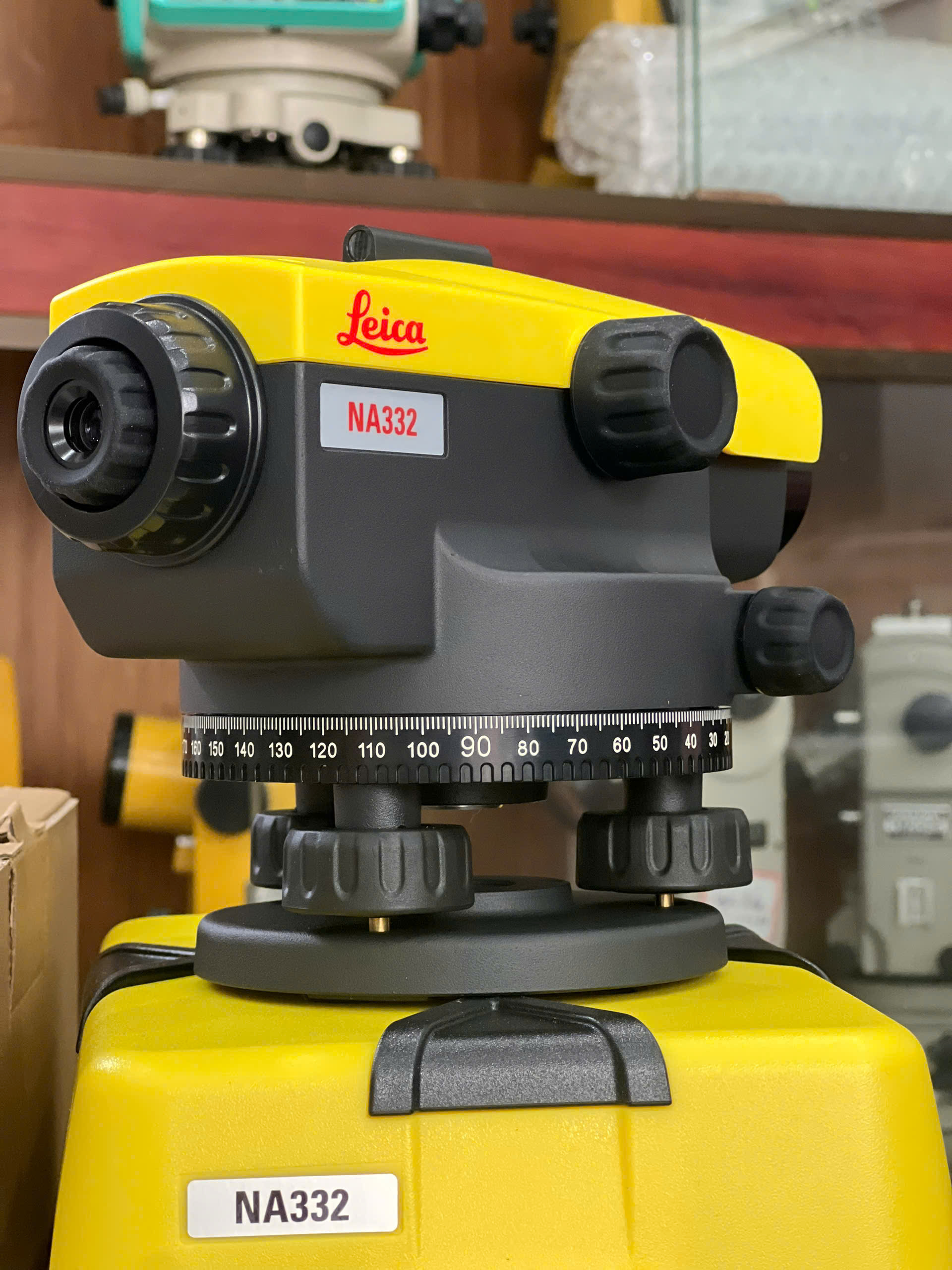

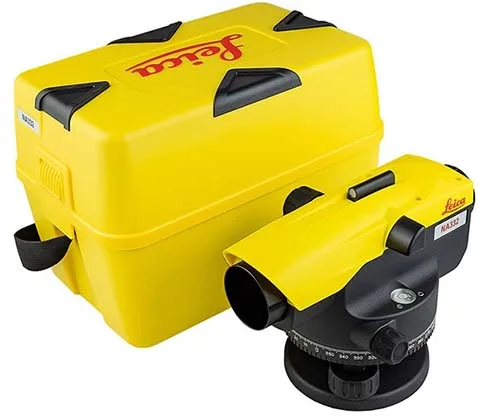

Máy thủy bình Leica NA332

Máy thủy bình Leica NA332, đỉnh cao độ chính xác và cự ly ngắm đo dòng NA300

Đại diện cho model cao cấp nhất trong dòng máy thủy bình tự động NA300 Series của Leica Geosystems (Thụy Sỹ), Leica NA332 được chế tác cho những yêu cầu đo đạc đòi hỏi độ chính xác cao và tầm ngắm xa vượt trội. Nhờ trang bị hệ lăng kính quang học đỉnh cao với độ phóng đại lên đến 32X cùng đường kính kính vật mở rộng 36mm, máy mang đến hình ảnh sắc nét, rõ ràng ngay cả khi đọc mia ở cự ly xa hoặc trong điều kiện ánh sáng yếu. Kế thừa trọn vẹn tiêu chuẩn chống chịu thời tiết IP54 và cơ chế bù từ tính siêu ổn định, Leica NA332 là sự đầu tư bền vững cho các dự án xây dựng quy mô lớn và kiểm soát chất lượng hình học công trình.

Thông số kỹ thuật

• Ống kính

  • Độ phóng đại: 32X

  • Đường kính kính vật (Độ mở): 36mm

  • Khoảng ngắm nhỏ nhất: < 1,0m

  • Trường nhìn ở cự ly 100m: < 2,1m

  • Hệ số nhân cự ly: 100

  • Hằng số cộng: 0

  • Ảnh: Dựng (ảnh thuận)

• Độ chính xác

  • Sai số đo khép tuyến (1km đo đi đo về / ISO 17123-2): 1,8mm

  • Hệ thống bù tự động: Dây treo con lắc giảm chấn từ tính (Magnetically damped)

  • Phạm vi làm việc của bộ bù: ±15'

  • Độ nhạy tự động bù (Độ chính xác cài đặt): < 0,5"

• Bàn độ ngang & Bọt thủy

  • Bàn độ ngang: Vạch chia góc 360° (hoặc 400 gon tùy phiên bản), khoảng chia nhỏ nhất 1°

  • Độ nhạy bọt thủy tròn: 8' / 2mm

• Thông số chung

  • Tiêu chuẩn kháng nước và bụi: IP54 (IEC 60529)

  • Nhiệt độ vận hành: -20°C đến +40°C

  • Nhiệt độ bảo quản: -40°C đến +70°C

  • Trọng lượng máy: 1,5kg

Ứng dụng thực tế của máy thủy bình Leica NA332

Sở hữu độ phóng đại cực đại 32X và sai số khép tuyến chỉ 1,8mm/1km, Leica NA332 phát huy tối đa hiệu quả trong các công tác đòi hỏi cự ly ngắm dài và độ tin cậy khắt khe:

• Dẫn truyền mốc cao độ kỹ thuật cấp III, cấp IV phục vụ các tuyến công trình trải dài như đường cao tốc, cầu vượt, kênh mương thủy lợi.

• Quan trắc lún sơ bộ và theo dõi độ biến dạng hình học của các công trình nhà nhiều tầng, nhà xưởng công nghiệp nặng.

• Căn chỉnh, kiểm tra độ phẳng và cốt cao độ lắp đặt bệ máy móc cơ khí, hệ thống ray cẩu trục đòi hỏi độ chuẩn xác cao.

• Kiểm tra cao độ cốp pha dầm sàn nhịp lớn, dầm cầu bê tông dự ứng lực.

• Khảo sát địa hình cự ly xa, giúp người đo dễ dàng đọc vạch chia trên mia mà không gây mỏi mắt.

Hướng dẫn bảo quản thiết bị

Nhằm bảo toàn khả năng đo lường chính xác và độ nhạy của bộ con lắc bù tự động trên Leica NA332:

• Vận hành nhẹ nhàng các ốc vi động ngang và ốc chỉnh tiêu cự; không tác dụng lực ép cưỡng bức khi vòng xoay đã đến điểm giới hạn.

• Sau khi sử dụng dưới trời mưa phùn hoặc sương mù ẩm ướt, lau khô thân máy bằng khăn sạch và để mở nắp hộp nơi thoáng khí cho máy khô ráo trước khi cất hẳn.

• Vận chuyển máy bằng phương tiện chuyên dụng; cố định hộp máy chắc chắn, tránh để máy chịu lực dằn xóc mạnh ảnh hưởng đến dây treo con lắc từ tính.

• Đưa máy đi kiểm định, hiệu chuẩn định kỳ 6 tháng/lần tại cơ sở chuyên môn để kiểm tra bọt thủy tròn và khử sai số góc ngắm trục i trên hệ thống Collimator tiêu chuẩn.
